当組合のシステムは、まず２つにわけることができます。 |
| 一つは地下から温泉を上げる揚湯システム、もう一つはその温泉を温泉地内に配湯する配湯システムです。 |
|
 |
|
| 最初に揚湯システムからご説明します。 |
| 伊豆長岡温泉の源泉の水位は地下-150ｍから-180ｍ付近にありこれを２種類の揚湯機で上げております。 |
| 伊豆長岡温泉の地下の温泉湧出路は約350mから400ｍあたりにあります。 |
|
 |
|
 |
 |
|
 |
 |

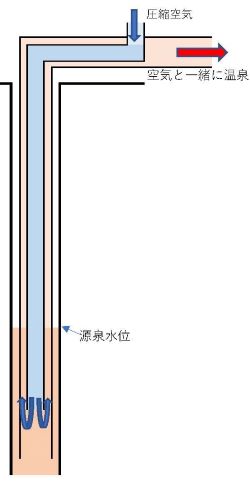

| コンプレッサー揚湯機はその作られた |
| 圧縮空気を源泉内に送り込むことによ |
| って空気と一緒に温泉を地上に送り出 |
| すことができます。メリットは機械本体 |
| の寿命が長いこと、デメリットは電気量 |
| が多くかかります。 |
|
|

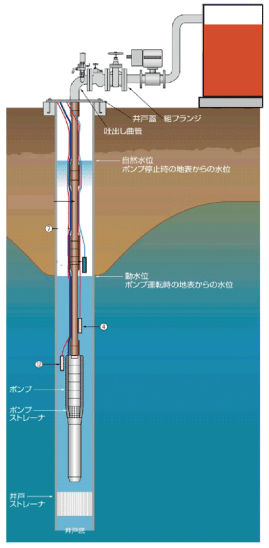

| ポンプは揚湯管の先についており水中 |
| の中から温泉を押し上げます。 メリット |
| は電気量がコンプレッサー揚湯機に比べ |
| ると安価なこと。デメリットは、ポンプ自体 |
| の耐年数が短いことがあります。 |
|
|
 |
|
|

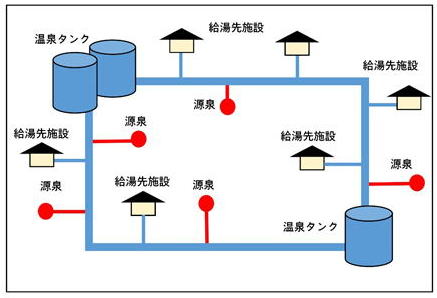

| 当組合の配湯システムは、日本で唯一の揚配湯方式で、温泉を集める集湯管と温泉を各施設に |
| 配湯する配湯管を１本で同時に行っています。 |
|
|
 |
| 集湯配管、配湯配管を一つにする |
| ことで配管距離が1/2になります。 |
| 常に新しい高温の源泉が配管内に |
| 流入しますので、配管内を流れる |
| 温泉の温度維持が可能になります。 |
| ただし一定した流れの維持が難し |
| い事となります。 |
|
|
 |
|
|
|
 |
|
| 各源泉にてデーター収集（自動） |
 |
各源泉より無線でテレメーター基地局３源泉へデーター転送 |
| 基地局よりテレメータにて事務所へ |
|
温度、温泉の送り量などのデーターを送信、 |
| 各地区の使用量を計算する |
|
源泉の揚湯量が多い場合→源泉の停止を指示 |
| 使用量が急激に増えた場合 |
|
緊急通謀を職員の携帯電話に報告 |
| 各源泉の異常を感知 |
|

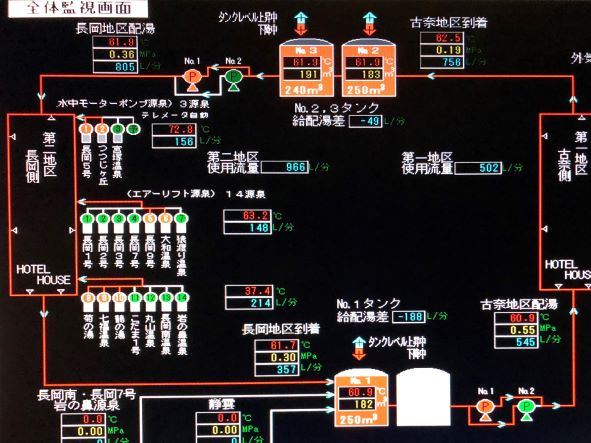

異常通報として監視画面表示 職員に通報 |
| 制御画面の共有 （職員はiphone ipadで監視画面をいつでも確認することが可能） |
|
| ※洞爺湖温泉四宮専務特許事項を使用しております。 |
| |
 |
|
|
 |
|
  |
